卷绕真空镀膜设备在半导体领域的创新应用

        在半导体制造领域，卷绕真空镀膜设备凭借其独特的工艺优势，成为推动下一代芯片、传感器及柔性电子器件发展的关键装备。该技术通过真空环境下的连续卷绕式沉积，实现纳米级薄膜的高精度制备，为半导体产业的微型化、集成化和智能化提供了重要支撑。

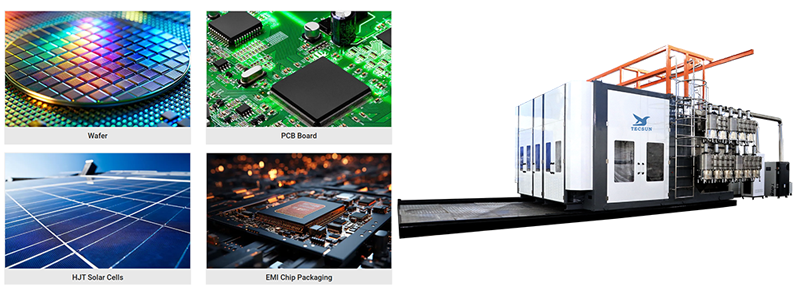

       腾胜科技是专业研制真空镀膜设备应用于半导体上，作为国内真空镀膜设备领域的标杆企业，其推出的半导体专用卷绕真空镀膜设备凭借差异化技术路径与工艺突破，在晶圆制造、先进封装及第三代半导体等领域占据重要地位，以下的核心优势：

1.高效量产能力
       卷绕真空镀膜设备采用连续式卷对卷（R2R）工艺，可在真空环境下对柔性或刚性基底进行连续镀膜，显著提升生产效率。相较于单片式镀膜设备，其产能可提升数倍，尤其适合大规模半导体制造场景（如晶圆级封装、柔性电子器件生产）。
2.超高均匀性与精度
        通过精密张力控制与真空环境下的等离子体/蒸发沉积技术，设备可在纳米级厚度范围内实现薄膜的高度均匀性，满足先进制程对介电层、导电层的严苛要求。
3.材料兼容性广
       支持金属（如Al、Cu、Au）、氧化物（SiO₂、Al₂O₃）、氮化物（SiNx）等多种材料的沉积，并能通过多层镀膜实现复杂功能结构（如高k介质、阻挡层）。
4.低污染与高良率
         真空环境有效避免外界杂质污染，结合原位清洗（In-situ Cleaning）技术，确保半导体器件的可靠性和良率。

半导体制造中镀膜的必要性；
1.导电层：金属薄膜（如铜互连）用于芯片内部电路导通电信号。
2.绝缘层：SiO₂或高k介质薄膜用于隔离不同电路层，降低漏电流。
3.保护层：SiNx等钝化膜可防止芯片受湿气、离子污染侵蚀。

      卷绕真空镀膜设备凭借其高效率、高精度与工艺灵活性，已成为半导体制造中薄膜沉积的关键工具。从传统硅基芯片到柔性电子，其技术价值将持续释放，推动半导体产业向更高性能、更低成本的方向突破。未来，随着材料科学与设备工程的协同创新，卷绕镀膜技术有望在半导体领域开辟更广阔的应用场景。
